Wir schreiben die frühen 70er Jahre - langsam geht das Zeitalter der Nixies und Numitrons zu Ende.

Display-Technologien werden entwickelt, die noch bis heute (2004) eine gewisse Rolle in bestimmten Produkten spielen:

Vakuum-Fluoreszenz-Röhren (kurz VFD genannt) und Leuchtdioden (LED)

VFDs funktionieren wie kleine Kathodenstrahlröhren, nur dass sie keine Phosphorschicht als Bildschirm benötigen, sondern den Phopshor zur direkten Darstellung von Ziffern und Zeichen verwenden. Diese Röhren leuchten je nach verwendeten Chemikalien blau, blaugrün, grün und orange/rot.

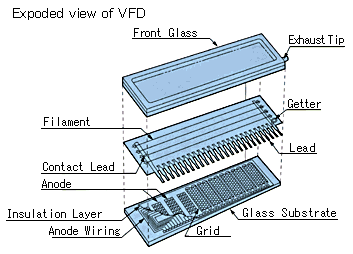

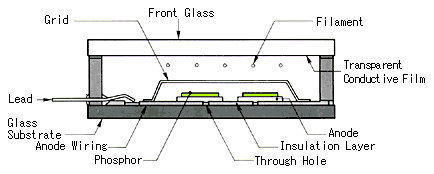

Auf der unteren Abbildung ist der Aufbau eines VFD-Displays dsargestellt:

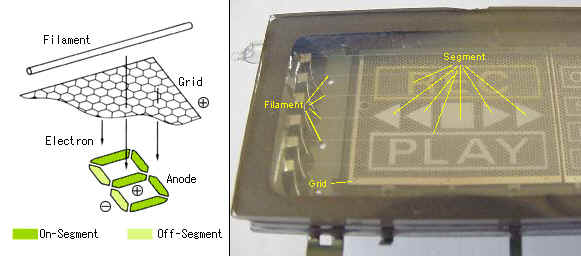

Das Aufleuchten geschieht, wie in der unteren Abbildung gezeigt:

Um die negativ geladene Heizung (Filament) bildet sich eine Elektronenwolke, die vom positiv Gitter "angezogen" wird. Viele Elektronen fliegen durch das Gitter. Die positiv geladenen Anoden "ziehen" wiederum die Elektronen an. Das Auftreffen der Elektronen dort bewirkt das Leuchten des Segments. Nicht leuchtende Segmente werden negativ geladen, dies stößt die Elektronen ab.

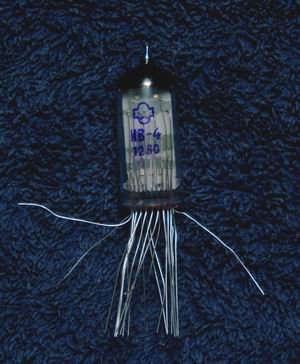

Für dieses Projekt werde ich keine mehrstellige VFD-Röhre verwenden, sondern die Uhr mit Einzelröhren aus russischer Fertigung einsetzen:

ZEITSTRAHL 8:00

Die Vakuumfluoreszenz-Uhr (unaussprechlich)

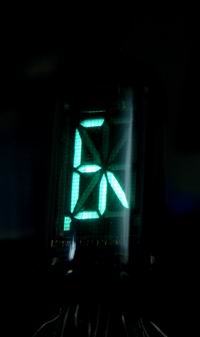

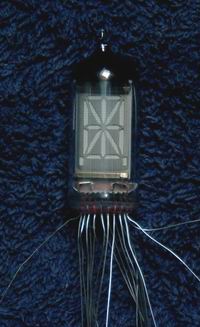

Wird mit sechs IN-4 die Zeit darstellen:

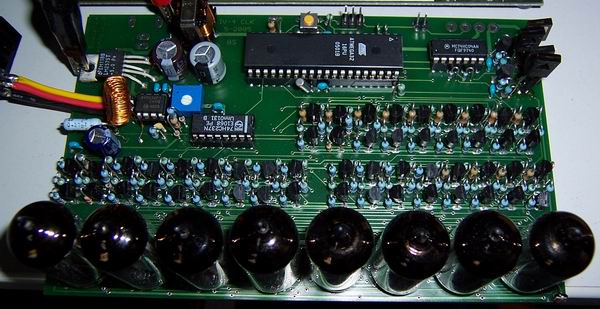

So, jetzt ist sie da....die IV-4-CLOCK

Es sind jetzt immerhin 8 statt 6 Röhren geworden. Damit kann Zeit, Datum, Wochentag, Jahrestag, Kalenderwoche bereits angezeigt werden. Da noch Platz ist, werden noch Mondphase und, wenn es passt: Sonnenaufgang und Sonnenuntergang hinzukommen.

Zur Ansteuerung dieser Röhren benötigt man viele Bauteile.

Außerdem sind die Röhren selbst sehr unterschiedlich in ihrer Helligkeit. Dies muss softwaretechnisch kompensiert werden, was auch geklappt hat.

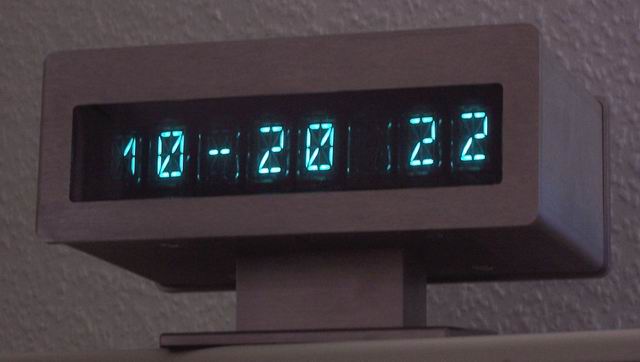

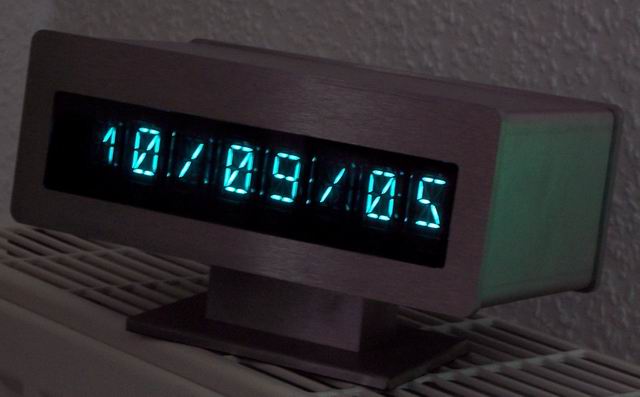

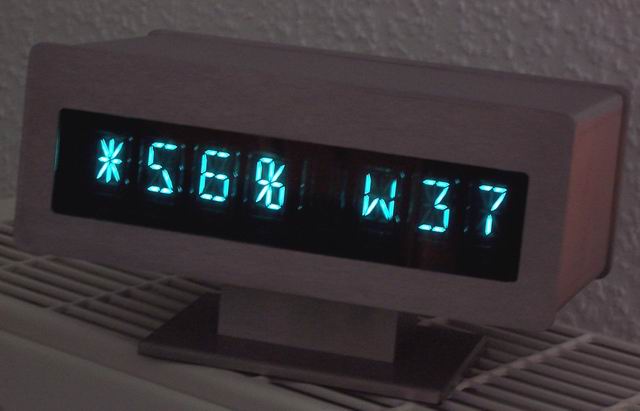

Hier jetzt die ganze Uhr im coolen Edelstahl-Gehäuse:

Toll, nicht wahr ? Paul baut halt immer noch die besten Gehäuse für Nixie-Uhren...
